Detalles de producto
1. Descripción general del producto

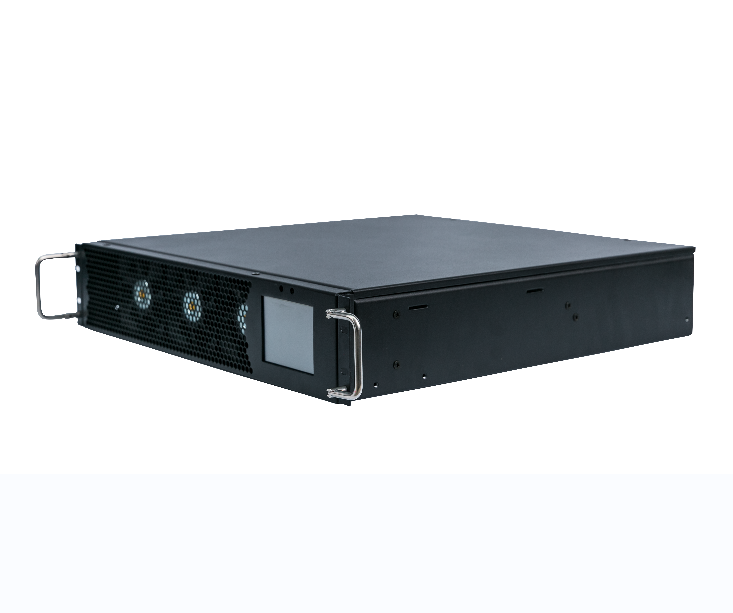

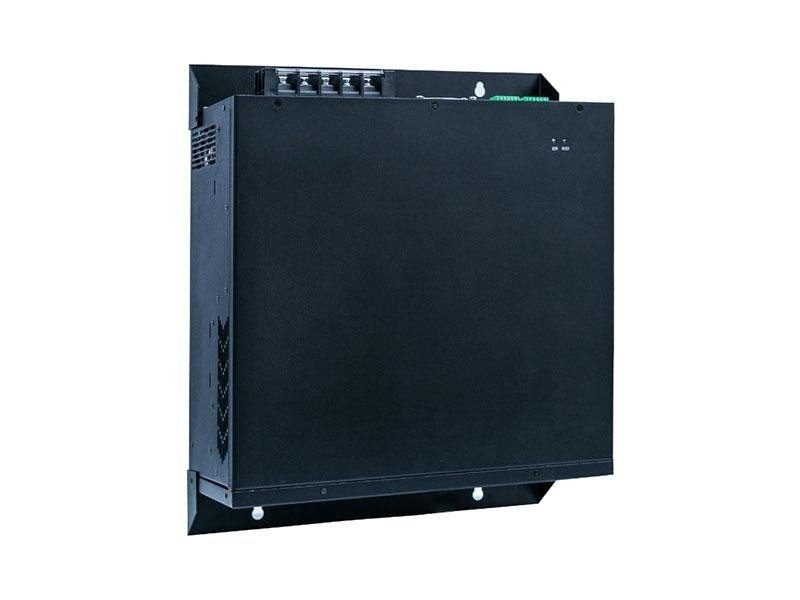

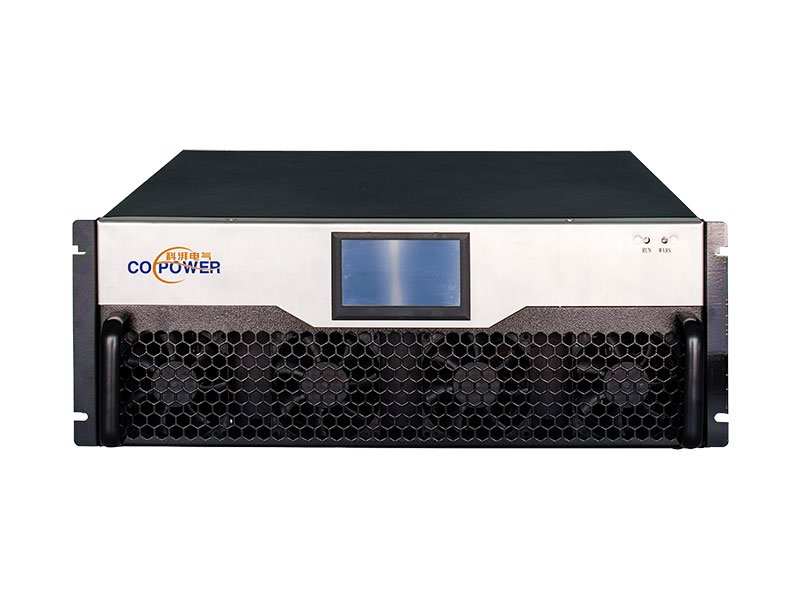

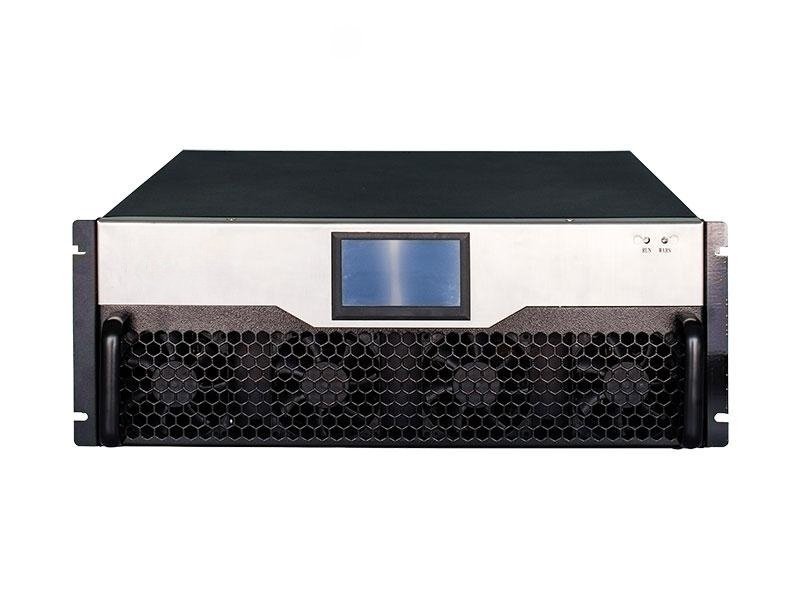

El filtro armónico CoEpower Mini Active AHF está diseñado principalmente para cargas fotovoltaicas premium y con requisitos de pequeña capacidad. Su diseño súper compacto ahorra mucho espacio a los usuarios, lo que es adecuado para cajas de distribución de cables y algunas ocasiones especiales.
2. Cómo reduce el filtro armónico activo Thdi?
El mini filtro armónico activo AHF ofrece una función de prioridad seleccionable con compensación de potencia reactiva, equilibrio de carga y filtrado de armónicos. El mini filtro armónico activo AHF está conectado al sistema de energía en paralelo y los datos del sistema de energía se recopilan en tiempo real a través de un transformador de corriente CT de muestreo externo. El DSP interno reaccionará ultrarrápidamente con un algoritmo FFT inteligente para calcular el valor de corriente de compensación requerido y enviar un comando al IGBT. El IGBT ajusta dinámicamente la frecuencia de conmutación para optimizar el rendimiento y AHF para generar un amplificador inverso pero el mismo valor de corriente para compensar. corriente armónica, reduciendo así la distorsión armónica para cada orden. Finalmente, logra una relación de distorsión armónica total por debajo del 5% según el estándar IEEE 519.
3. Parámetros técnicos
Tensión nominal
|
220-690V
|
Capacidad nominal
|
15A/30A/50A |
Frecuencia
|
50/60 Hz
|
Modo de cableado
|
3P3W/3P4W
|
Rango de filtrado
|
Armónico de orden 3-50
|
Función
|
Mitigación de armónicos, Compensación reactiva, Equilibrio de fase de desequilibrio
|
Tiempo de respuesta completo
|
<10ms |
Frecuencia de conmutación
|
20Khz |
Pérdida de energía
|
<2.5% |
Dimensión
|
452,5*450*86 мм |
Peso neto
|
14kg
|
Estándar
|
IEC61000/62477
|
Comunicación
|
Protocolo MODBUS/Ethernet opcional
|
4. Características principales del Filtro Activo de Armónicos AHF.
● Clasificación de corriente modular: 30 A/50 A/75 A/100 A/150 A (la configuración paralela es 750 A/gabinete o personalizada)
● Corrección del factor de potencia (en atraso y en adelanto).
● Equilibrio de carga en sistemas trifásicos.
● Generación de armónicos controlada y seleccionable.
● Aplicación flexible: diseño modular, integrado en un gabinete estándar o personalizado
● Baja pérdida térmica (≤3% del APF kVA nominal), eficiencia ≥ 97%
● Alta tasa de filtrado de armónicos: hasta 98%
● Alta estabilidad: Impedancia infinita a la red, evita problemas de resonancia armónica
● Soporte de servicio de diseño personalizado ODM de fábrica
● La garantía estándar de fábrica es de un año a partir de la fecha verificada de inicio o personalizada.
5. Rendimiento avanzado del sistema
● Diseño de topología de nivel NPC 3
● Capacidad operativa de alta velocidad DSP+FPGA
● Limitador automático sin sobrecarga.
● Protección: amplio rango de protección de 16 vías: sobretensión, sobrecorriente, sobretemperatura, etc.
● Comunicación: Protocolo MODBUS o Ethernet opcional
6. Por qué elegirnos?
● Somos un fabricante profesional de diseño de investigación y desarrollo de soluciones de calidad de energía con años de experiencia que lo respaldarán con soporte técnico y de precios más competitivo.
● Contamos con una amplia experiencia en aplicaciones para brindarle un soporte más profesional, preciso y de mejores servicios.
● Los componentes de gran calidad y los estrictos procedimientos de control de calidad del producto ofrecen una calidad confiable del producto.
● Tenemos años de experiencia exportando a décadas de regiones de todo el mundo y opciones de envío multicompetitivas, que pueden brindarle envíos más confiables, rápidos y rentables.
● Elemento de prueba aprobado por TUV CE basado en los estándares de las series IEC 61000 E IEC 62477
7. Entrega rápida en stock de fábrica
