Voltio nominal: 110 V-690 V.
Frecuencia: 50/60 HZ
Cableado: 3P3W/3P4W
Garantía: 18 meses
Instalación: Montado en la pared
Estándar: IEC61000/62477
1. Descripción general del producto

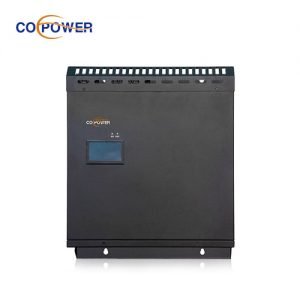

El generador de var estático (SVG) de la serie de mejora avanzada del factor de potencia de CoEpower es un producto PFC inteligente de diseño de 3 niveles basado en inversor IGBT. Este generador de var estático (SVG) tiene un amplio rango de compensación de -1 a +1 de compensación de potencia reactiva de retraso y avance. corrección de desequilibrio trifásico y mitigación de armónicos.
El diseño especial CoEpower SVG ofrece un modo de trabajo PF objetivo, regula el factor de potencia PF al valor de configuración en la HMI en tiempo real, detecta la corriente de carga a través de un transformador de corriente externo CT y luego analiza la corriente de potencia reactiva requerida por la carga. valor mediante el programa de control DSP en tiempo real, luego genera una señal PWM al inversor IGBT para emitir una dirección opuesta pero el mismo valor de corriente para compensar la corriente reactiva para cumplir con el factor de potencia objetivo.
2. Parámetros técnicos
Tensión nominal
|
110-690 V |
| Capacidad nominal | 5kvar-120kvar |
| Frecuencia | 50/60Hz |
| Modo de cableado | 3P3W/3P4W |
| Rango de filtrado | Armónico de orden 3-13 |
| Función | Mitigación de armónicos, Compensación reactiva, Equilibrio de fase de desequilibrio |
| Tiempo de respuesta completo | <10ms |
| Frecuencia de conmutación | 20Khz |
| Pérdida de energía | <2.5% |
| Estándar | IEC61000/62477 |
| Comunicación | Protocolo MODBUS/Ethernet opcional |
3. ¿Por qué elegirnos?
● Somos un fabricante profesional de diseño de investigación y desarrollo de soluciones de calidad de energía.
● Excelente trabajo en equipo desde preventa hasta posventa que puede respaldarlo con un servicio rápido y confiable.
● Se ofrecen componentes de primera calidad y un estricto sistema de controles de calidad.
● Envío rápido de stock de fábrica y soporte de envío a múltiples países.
● Elemento de prueba aprobado por TUV CE según los estándares de las series IEC 61000 E IEC 62477.
4. Casos de instalación
 |
 |
 |
SVG montado en la pared
|
Gabinete interior con soporte de piso
|
SVG montado en bastidor
|

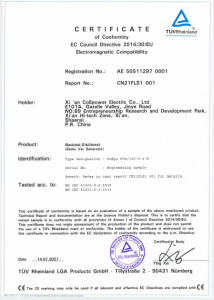

5. Prueba internacional TUV EMC LVD
 |
 |
 |
Prueba CE
|
Prueba CQC
|
Informe de prueba de tipo
|
6. Entrega rápida de existencias de fábrica
 |
 |
 |
 |
Nos pondremos en contacto con usted dentro de 1 día laborable, por favor preste atención al correo electrónico con el sufijo “sales@coepower.com”.
