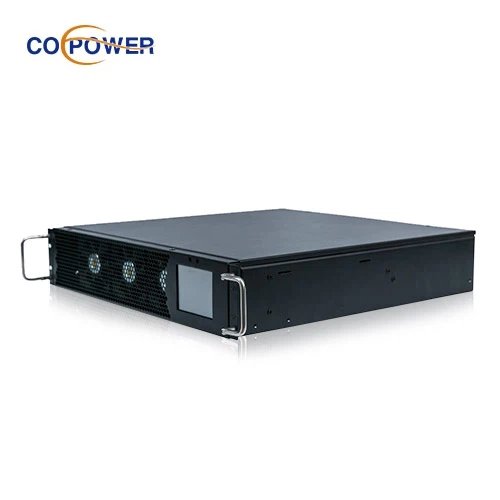

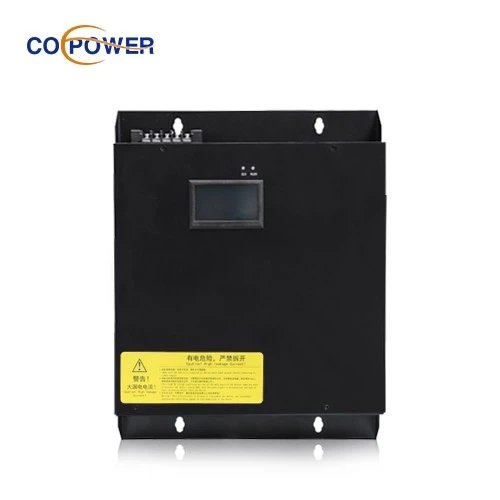

Generador de var estático SVG serie PFC

Detalles de producto
1. Descripción del producto

SVG Static Var Generator es un producto destinado a la corrección del factor de potencia y el filtrado de armónicos junto con la función de equilibrio trifásico. Al beneficiarse de la tecnología de inversor, la compensación de la serie PFC del generador estático Var SVG es continua, lo que significa que la salida del SVG coincidirá con la potencia reactiva del sistema, sin sobrecompensación ni subcompensación. Para un solo módulo, la capacidad de SVG varía de 30 kvar a 100 kvar. Para el sistema de gabinete, es un diseño paralelo ilimitado. Cuando la carga genera corriente inductiva o capacitiva, la corriente de carga se retrasa o conduce al voltaje. SVG detecta la diferencia del ángulo de fase y genera corriente adelantada o retrasada en la red, haciendo que el ángulo de fase de la corriente sea casi el mismo que el del voltaje en el lado del transformador, lo que significa que el factor de potencia fundamental es la unidad.

2. Parámetros del producto

Capacidad del gabinete

gabinete de 30-500 kvar

220V/400V/480V/690V

Frecuencia nominal (Hz)

50 HZ/60 HZ

Configuración de red

Relación de TC

Diseño de Topología

3 Nivel

Corrección del factor de potencia

PF=0.99

Tiempo de respuesta completo

≤10 ms

Frecuencia IGBT

20KHz

Interface de comunicación

Protocolo de comunicación

Protocolo Modbus

Clase de protección

IP 20

Certificado

Nivel de ruido

<60 dB

3. Característica del producto

Factor de potencia ≥0,99
tiempo de respuesta de 20 ms
Corrección del factor de potencia basada en inversor
Topología de tres niveles y algoritmo FFT
Facilidad de puesta en marcha con monitoreo e informes modernos de la calidad de la energía.

4. Ventajas de SVG

Compensar la potencia reactiva (adelantada y retrasada) Compensación precisa alto factor de potencia Sin resonancia Respuesta rápida

5. Cómo funciona el generador CoEpower Static Var Cuando la carga genera corriente inductiva o capacitiva, la corriente de carga se retrasa o adelanta el voltaje. SVG detecta la diferencia del ángulo de fase y genera corriente adelantada o retrasada en la red, haciendo que el ángulo de fase de la corriente sea casi el mismo que el del voltaje en el lado del transformador, lo que significa que el factor de potencia fundamental es la unidad.

6. Efecto compensatorio

El sistema de control IGBT DSP hace que la compensación de potencia reactiva de la compensación mecánica evolucione a una compensación de estabilidad electrónica de potencia inteligente. Independientemente de los cambios en la corriente de carga, SVG siempre puede generar la corriente de compensación correspondiente para lograr la combinación perfecta. Mantenga siempre el factor de potencia en 0,99. Funciona bien en un entorno severo como THDU alto/temperatura ambiente alta/amplitud alta.
