Voltio nominal: 110 V-690 V.
Frecuencia: 50/60 HZ
Cableado: 3P3W/3P4W
Garantía: 18 meses
Instalación: Montado en la pared
Estándar: IEC61000/62477
1. Descripción general del producto

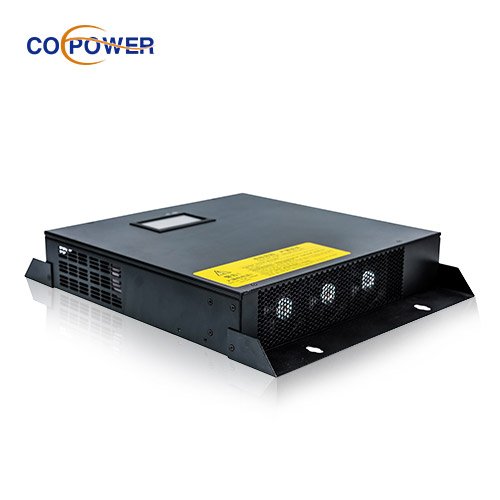

Los filtros de armónicos activos de la serie CoEpower montados en la pared (AHF para abreviar) son una instalación más flexible con un excelente diseño modular compacto. El tamaño máximo para un solo módulo es 150 A y también se puede conectar en paralelo como una solución de gabinete de piso. Colgarlo en la pared ahorra mucho espacio y también ofrece buena comodidad en sitios de instalación con espacio limitado.
El filtro de armónicos activo CoEpower se basa en funciones de inversor basadas en IGBT de compensación de armónicos dinámicos (amplitud y frecuencia variables) y compensación de potencia reactiva (en adelanto o en retraso). Este AHF funciona inyectando una corriente de la misma magnitud pero de fase opuesta en el sistema de energía eléctrica distorsionada para compensar el armónico, alcanzando así un THDI de menos del 5%. El diseño avanzado de topología NPC de 3 niveles y DSP+FFT. La capacidad operativa de alta velocidad admite un rendimiento de trabajo ultrarrápido estable sin sobrecarga.
2. Parámetros técnicos
Tensión nominal
|
220-690V |
Capacidad nominal
|
15A-150A módulo único/ilimitado para paralelo
|
Frecuencia
|
50/60 Hz |
Modo de cableado
|
3P3W/3P4W
|
Rango de filtrado
|
Armónico de orden 3-50
|
Función
|
Mitigación de armónicos, Compensación reactiva, Equilibrio de fase de desequilibrio
|
Tiempo de respuesta completo
|
<10ms |
Frecuencia de conmutación
|
20Khz |
Pérdida de energía
|
<2.5% |
Clase IP
|
IP20/Personalizado
|
Instalación
|
Armario de pared/soporte de suelo
|
Estándar
|
IEC61000/62477
|
Comunicación
|
Protocolo MODBUS/Ethernet opcional
|
3. Características principales
● Corrección del factor de potencia (en atraso y en adelanto).
● Equilibrio de carga en sistemas trifásicos.
● Generación de armónicos controlada y seleccionable.
● Aplicación flexible: diseño modular, integrado en un gabinete estándar o personalizado
● Baja pérdida térmica (≤3% del APF kVA nominal), eficiencia ≥ 97%
● Alta tasa de filtrado de armónicos: hasta 98%
● Alta estabilidad: Impedancia infinita a la red, evita problemas de resonancia armónica
● Soporte de servicio de diseño personalizado ODM de fábrica
● La garantía estándar de fábrica es de un año a partir de la fecha verificada de inicio o personalizada.
4. Rendimiento avanzado del sistema
● Diseño de topología de 3 niveles NPC
● Capacidad operativa de alta velocidad DSP+FPGA
● Limitador automático sin sobrecarga.
● Protección: amplio rango de protección de 16 vías: sobretensión, sobrecorriente, sobretemperatura, etc.
● Comunicación: Protocolo MODBUS o Ethernet opcional
5. ¿Por qué elegirnos?
● Somos un fabricante profesional de diseño de investigación y desarrollo de soluciones de calidad de energía con años de experiencia que lo respaldarán con soporte técnico y de precios más competitivo.
● Contamos con una amplia experiencia en aplicaciones para brindarle un soporte de servicio más profesional, preciso y mejor.
● Los componentes de gran calidad y los estrictos procedimientos de control de calidad del producto ofrecen una calidad confiable del producto.
● Tenemos años de experiencia exportando a décadas de regiones de todo el mundo y opciones de envío multicompetitivas, que pueden brindarle envíos más confiables, rápidos y rentables.
● Elemento de prueba aprobado por TUV CE basado en los estándares de las series IEC 61000 E IEC 62477
