Mitigación de armónicos e interarmónicos
APF/Filtro híbrido + escaneo de impedancia del sistema para evitar resonancias y retrabajos.
- TDD/THDi hasta < 5–8%
- THDu en tensión < 3–5%
Soluciones avanzadas de calidad de energía
Por qué elegirnos
Reactiva y calidad de tensión
SVG/STATCOM/SVC coordinados, supresión de parpadeo y mejora del factor de potencia.
- Factor de potencia ≥ 0.99
- Plt < 0.8
Resiliencia ante sag/swell y cumplimiento
Diseño conforme a SEMI F47/ITIC para cargas sensibles sin pérdida de sincronismo.
- Reducción notable de paradas por sag
- Mejora del OEE en líneas críticas
Ciclo de 5 pasos: Medir — Diagnosticar — Modelar — Corregir — Mantener
- Medir: Muestreo Clase A y línea base (informe)
- Diagnosticar: Causa raíz y características de impedancia (curva de escaneo)
- Modelar: Gemelo digital/EMT (matriz de escenarios)
- Corregir: Dispositivos y control (registros FAT/SAT)
- Mantener: Monitoreo en línea y KPIs gestionados (SLA)
Soluciones avanzadas de calidad de energía
Medición — Diagnóstico — Modelado — Mitigación — Mantenimiento
AHF
AHF (Filtro Armónico Activo)
Mitigación dinámica de armónicos e interarmónicos
- THDi < 5–8% según IEEE 519/PCC
- Compensación selectiva 2–50ª, anti-resonancia
- Topología 3L/LCL, control predictivo + repetitivo
- Paralelización flexible, respuesta < 5 ms
Acerías (EAF)
Semiconductores
Data Centers
Petróleo y gas
El AHF suprime armónicos y desequilibrios en tiempo real, elevando la eficiencia y evitando penalizaciones por distorsión. Compatible con filtros pasivos existentes y control de corriente robusto en redes débiles.
SVG
SVG (Generador Estático de Var)
Factor de potencia ≥ 0.99 y control de tensión estable
- Compensación ±Q en ciclo por ciclo, respuesta < 5 ms
- Modo PF/Volt/Var, curvas droop y límites SOA
- Bajo THDi, filtrado de secuencias negativa/cero
- Modular 50–100 kvar/unidad, escalable a Mvar
Grúas y soldadura por puntos
Minería
Edificios inteligentes
Redes débiles
SVG estabiliza la tensión y elimina multas por reactiva con control rápido y preciso. Integra estrategias anti-oscilación y coordinación con SVC/STATCOM existentes.
PCS
PCS (Sistema de Conversión de Potencia)
BESS bidireccional para soporte de red y calidad de energía
- Modos grid-following/gridding-forming (V/f)
- Soporte de pico/valle, FFR/FCR y black-start
- Mitigación de hundimientos, ride-through LVRT
- Isla intencional con transición sincrónica
Energías renovables
Microrredes
Centros de datos
Industria 4.0
El PCS gestiona flujos bidireccionales de energía y servicios auxiliares, coordinándose con AHF/SVG para una solución integral de calidad y resiliencia.
DVR
DVR (Restaurador Dinámico de Voltaje)
Protección frente a sag/swell y cumplimiento SEMI F47
- Corrección instantánea de 10–50% de sag
- Respuesta típica < 2–5 ms, bypass estático
- Compensación serie con control sinusoidal
- Registro de eventos clase A (-4-30)
Líneas críticas
Robótica
Semiconductor
Automoción
El DVR evita paradas por caídas de tensión, manteniendo la calidad del suministro y la OEE de líneas sensibles con inserción serie y control rápido.

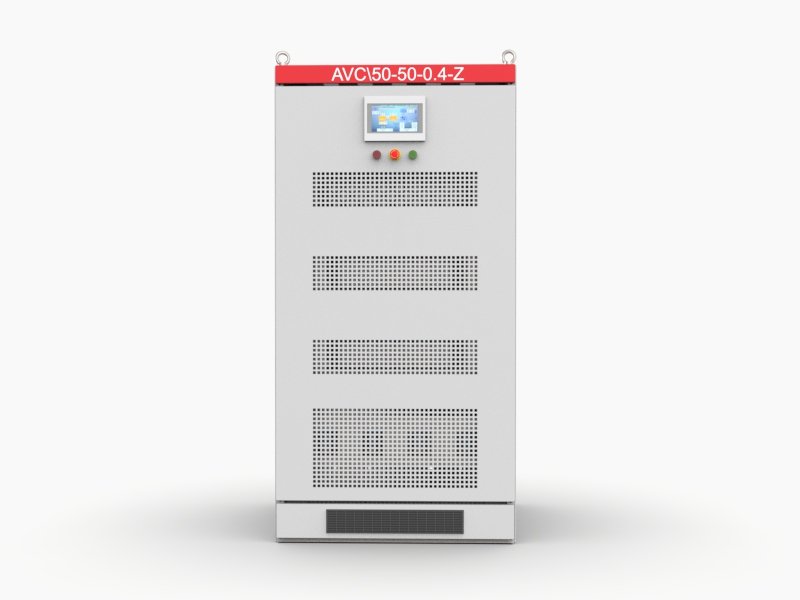

AVC
AVC (Acondicionador Activo de Voltaje)
Regulación continua de tensión y supresión de flicker
- Estabilización ±10–20% con rampa suave
- Filtrado de fluctuaciones y balance de fases
- Topología serie-paralelo, baja distorsión
- Tiempo de establecimiento < 10 ms
Hornos EAF
Grúas
Cargas cíclicas
Hospitales
El AVC mantiene la tensión dentro de bandas estrechas, reduce el parpadeo y mejora la estabilidad de proceso, compatible con redes de distribución exigentes.
Resultados típicos de proyectos
| Métrica | Antes | Después | Objetivo/Norma |
|---|---|---|---|
| THDi (corriente) | 45% | 6% | IEEE 519 < 8% |
| THDu (tensión) | 6.2% | 3.1% | ≤ 5% |
| Factor de potencia | 0.86 | 0.99 | ≥ 0.99 |
| Parpadeo Plt | 1.6 | 0.65 | < 0.8 |
Preguntas Frecuentes
¿Cómo determinar cumplimiento según IEEE 519?
Verifica límites de distorsión de corriente por nivel de tensión y relación de cortocircuito. Usa ventanas de 15/30 min y evalúa TDD, no solo THDi.
¿Cómo localizar rápidamente oscilaciones en redes débiles?
Realiza escaneo de impedancias en el punto de conexión, compara cruces fuente/carga y margen de fase, y ajusta parámetros del PLL en convertidores conectados a red.
¿Cómo evitar resonancias entre filtros y el sistema?
Valida con flujo armónico y método de impedancias, fija amortiguamiento y frecuencias de sintonía, y revisa interacción con equipos capacitivos del lado de la red.
¿Qué nivel de medición es adecuado para auditorías?
Equipos Clase A conforme a IEC 61000-4-30, con soporte -4-7 (armónicos) y -4-15 (parpadeo), garantizando trazabilidad y exactitud en informes de cumplimiento.
¿Qué documentación se entrega en cada fase?
Informe de línea base, curvas de impedancia, matriz de simulación EMT, registros FAT/SAT, plan de monitoreo y KPIs gestionados bajo SLA.
